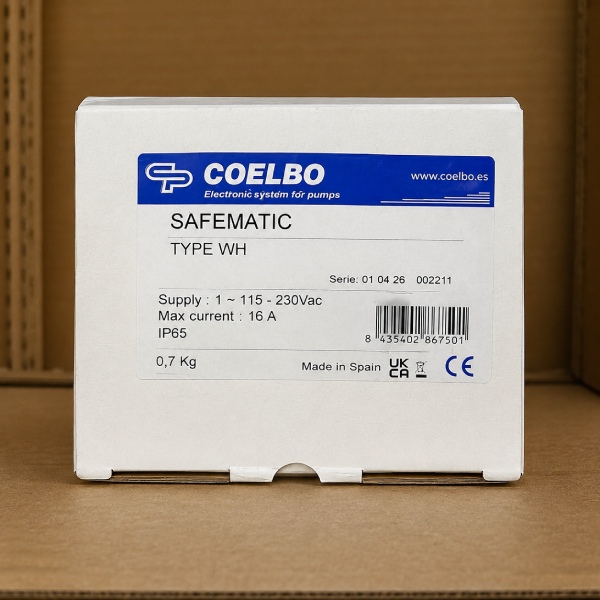

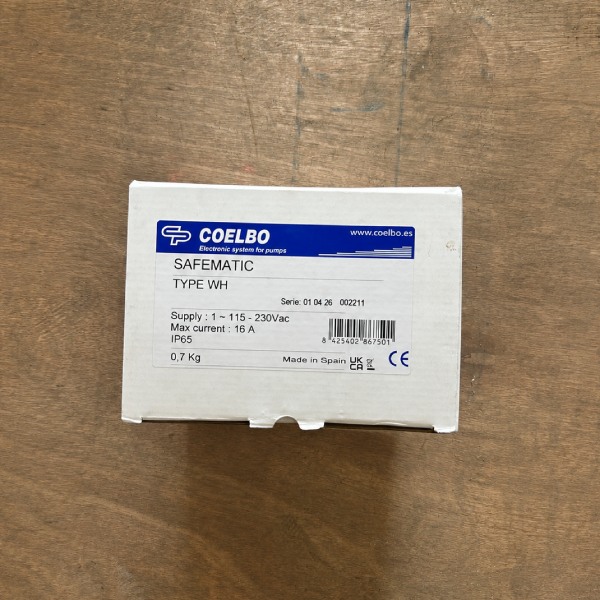

COELBO SAFEMATIC WH הוא מפסק הגנה אלקטרוני למנועי משאבות חד-פאזיות, המיועד לניטור פעולת המשאבה ולהגנה עליה במצבי עבודה חריגים.
מפסק הגנה בפני עומס יתר למשאבות בגרסת תלייה על הקיר, מתאימה במיוחד לשימוש עם משאבות טבולות.
תיאור מוצר
מפסק הגנה למשאבה טבולה COELBO SAFEMATIC מיועד להגן על מנוע המשאבה מפני עבודה ללא מים ומפני עומס יתר.
בנוסף, הוא מספק התראה על הפעלות וכיבוי בתדירות גבוהה ואף יכול גם לזהות היתקעות של מגעים במפסק לחץ אלקטרומכני מובנה.

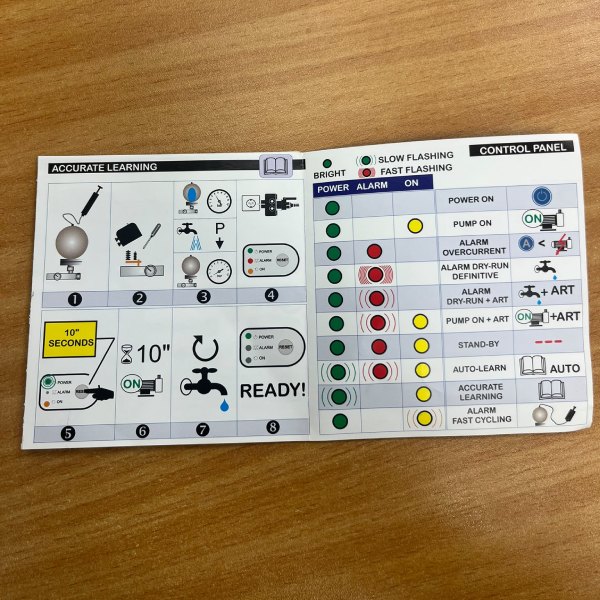

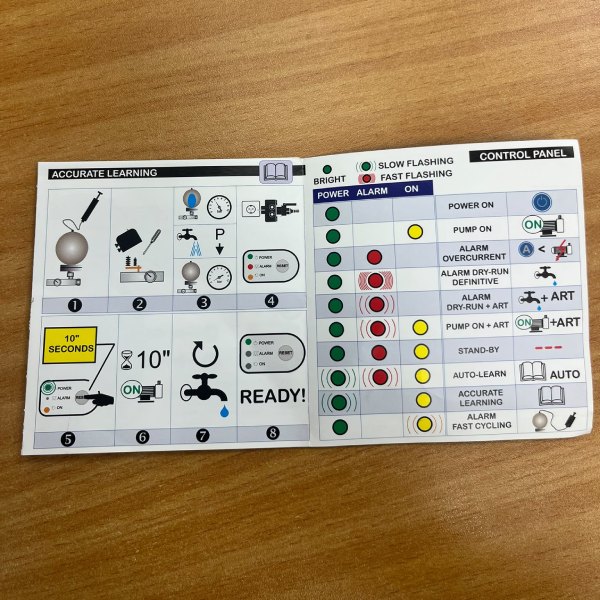

לפי שרטוט היצרן לגרסת Wall Style:
POWER – ירוק: מציין שמערכת הבקרה מקבלת מתח.
ALARM – אדום: משמש לחיווי מצבי תקלה והתראה, לרבות עומס ועבודה ללא מים, בהתאם לצורת ההבהוב.
ON – צהוב: מציין את מצב פעולת המשאבה ומשמש גם לחיווי תהליך הלמידה והתראת Fast Cycling.
RESET: מאפשר לבצע איפוס ידני של המערכת.
כאשר SAFEMATIC מזהה מצב של Dry Run, המערכת מפסיקה את פעולת המשאבה.
הבקר כולל פונקציית ART – Automatic Reset Test, המבצעת ניסיונות אוטומטיים לבדוק אם אספקת המים חזרה. הניסיון הראשון מתבצע לאחר כחמש דקות, ולאחר מכן מתבצע ניסיון נוסף בכל שלושים דקות למשך עד עשרים וארבע שעות.
כאשר אספקת המים חוזרת, המערכת יכולה להתאפס ולחדש את הפעולה באופן אוטומטי.
ניתן לבצע איפוס גם באמצעות לחצן RESET.
SAFEMATIC משמש גם כ־מפסק הגנה למשאבה בפני עומס יתר, באמצעות ניטור הזרם החשמלי של מנוע המשאבה.
בהתאם להוראות היצרן, התראת עומס מופעלת כאשר נמדדת חריגה של כשלושים אחוזים מעל ערך הזרם המרבי שנלמד במהלך פעולת המערכת.
לאחר זיהוי התקלה המערכת מבצעת ניסיונות הפעלה מחדש.
לאחר ארבעה ניסיונות היא יכולה לחסום את פעולת המשאבה עד לביצוע איפוס באמצעות לחצן RESET.
המערכת מזהה מצב של Fast Cycling, שבו המשאבה מופעלת ונכבית חליפות בתדירות גבוהה מדי.
היצרן מקשר תופעה זו, בין היתר, לאובדן אוויר במיכל הידרופנאומטי.
במקרה כזה מתקבלת התראה באמצעות נורית ON מהבהבת, בעוד המשאבה ממשיכה לפעול.
התקנת מפסק הגנה למנוע במערכות שאיבה טבולות שבהן מותקן מפסק לחץ אלקטרו מכני מובנה, SAFEMATIC מסוגל לזהות מצב של מגעים תקועים ובמקרה הצורך לנטרל את פעולת המשאבה.
SAFEMATIC WH מיועד להתקנה על הקיר ולשילוב במערכת החשמל של משאבה חד־פאזית.
לפני החיבור יש לוודא כי נתוני מנוע המשאבה נמצאים בתחום העבודה המוגדר על ידי היצרן.
גרסת התלייה על הקיר מגיעה עם כבלי H07RN-F 3G1 או 3G1.5, בהתאם להספק, וכן חיבור מוליך הארקה.
לפרטים נוספים, ייעוץ מקצועי ובדיקת התאמת מפסק הגנה למנוע משאבה ספציפית, צרו קשר בטלפון 03-570-3958, נשמח לעמוד לשירותכם.
